Innehåll
1. Introduktion
2. Strukturella egenskaper
3. Tätningsprestanda och princip
4. Tillämpliga rörledningsarbetsförhållanden
5. Installationskrav
6. Kostnadsskillnader
7. Slutsats
### Introduktion
Det finns i första hand två vanliga typer av räfflade kopplingar, nämligen styva kopplingar och flexibla kopplingar. Dessa två typer har distinkta egenskaper, och skillnaderna mellan dem utvecklas nedan.
### Strukturella funktioner

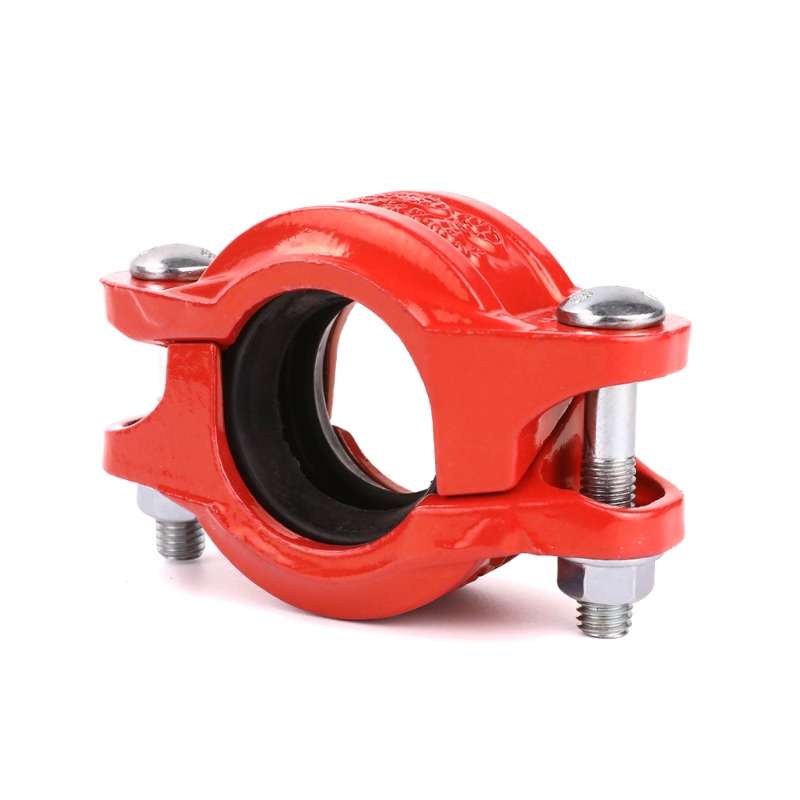

- **Styva kopplingar**:
Strukturen hos styva kopplingar är relativt okomplicerad. I allmänhet är den sammansatt av flera komponenter såsom klämkroppen, bultar och muttrar. Klämkroppen är vanligtvis ett ringformat metallelement med öronplattor på båda sidor. Genom att dra åt bultarna och muttrarna kan rören eller rörkopplingarna hållas stadigt och fixeras på plats. Dessutom är en gummitätningsring vanligtvis placerad inuti för att säkerställa korrekt tätning. Den övergripande formen på stela kopplingar är ganska regelbunden och stel, utan rörliga leder eller andra komplexa strukturer.
- **Flexibla kopplingar**:
Flexibla kopplingar delar vissa grundläggande komponenter med styva kopplingar, inklusive klämkroppen, bultar och muttrar. Men de har också speciella flexibla strukturer. Till exempel är vissa flexibla kopplingar utrustade med rörliga leder, elastiska element eller antar unika gångjärnsdesigner vid anslutningspunkterna. Tack vare dessa strukturer kan flexibla kopplingar anpassas till små förskjutningar och vinkelförändringar av rören i viss utsträckning.
### Tätningsprestanda och princip
- **Styva kopplingar**:
Styva kopplingar förlitar sig huvudsakligen på kompression och deformation av gummitätningsringen för att uppnå effektiv tätning. När bultarna dras åt så att klämman tätt håller rören och rördelar, kläms tätningsringen och fyller gapet mellan spåret och klämman och bildar därigenom en pålitlig tätningsyta som förhindrar läckage av mediet. Så länge installationen är korrekt utförd, kvaliteten på tätningsringen uppfyller kraven, och klämmans klämkraft är tillräcklig, kan en tillfredsställande tätningseffekt uppnås. Styva kopplingar är lämpliga för rörledningsanslutningsmiljöer där medeltrycket är relativt stabilt och det inte finns någon tydlig förskjutning.
- **Flexibla kopplingar**:
Å ena sidan använder flexibla kopplingar den konventionella tätningsfunktionen som tillhandahålls av gummitätningsringen. Å andra sidan gör deras flexibla strukturer det möjligt för dem att automatiskt justera sin form när rören upplever små förskjutningar eller vinkelförändringar på grund av faktorer som termisk expansion och sammandragning eller vibration. På så sätt kan de fortfarande hålla en lämplig klämning på tätningsringen och därmed bevara ett gott tätningstillstånd. Följaktligen uppvisar flexibla kopplingar bättre anpassningsförmåga till tätning under arbetsförhållanden där rören är föremål för vissa dynamiska förändringar.
### Tillämpliga rörledningsarbetsvillkor
- **Styva kopplingar**:
Styva kopplingar appliceras mer lämpligt i rörledningssystem som är relativt fixerade, utan betydande förskjutningar eller vibrationer, och där medeltrycket förblir relativt stabilt. Till exempel, i allmänhet inomhusledningar för brandbekämpningsvattenförsörjning och vanliga industriella vattenledningar, genomgår dessa rörledningar vanligtvis inte stora lägesförändringar eller vinkelvariationer under normal drift.
- **Flexibla kopplingar**:
Flexibla kopplingar används ofta i situationer där rörledningarna har specifika flexibilitetskrav. Till exempel, när det gäller nedgrävda rörledningar, kan variationer i markmiljön och markbelastningar leda till rörledningsförskjutning. Dessutom, i vissa rörledningssystem som påverkas av vibrationskällor, såsom vattenförsörjnings- och dräneringsrörledningar nära stor mekanisk utrustning eller rörledningssystem med vibrationer som genereras av vattenpumpar igång, kan flexibla kopplingar bättre anpassa sig till dessa förändringar i arbetsförhållandena och effektivt undvika problem som tätning fel och anslutningslossning orsakad av rörledningsförskjutning eller vibration.
### Installationskrav
- **Styva kopplingar**:
Under installationsprocessen av styva kopplingar är nyckelpunkten att säkerställa att storleken på klämman exakt matchar spåren på rören och rördelar. Bultarna ska dras åt symmetriskt och jämnt för att klämman ska kunna utöva ett jämnt tryck på tätningsringen och uppnå den specificerade klämkraften. Installationsproceduren för stela kopplingar är relativt standardiserad och normaliserad, och kravet på operationsutrymmet är inte alltför krävande. Så länge som nödvändiga verktyg kan användas för att dra åt bultarna ordentligt, kan installationen slutföras smidigt.
- **Flexibla kopplingar**:
Vid installation av flexibla kopplingar måste, förutom att uppfylla de grundläggande installationskraven som att dra åt bultar, särskild uppmärksamhet ägnas åt korrekt installation och initial tillståndsjustering av deras flexibla strukturer. Till exempel, för de flexibla kopplingarna med gångjärnsstrukturer, är det viktigt att se till att gångjärnen kan röra sig fritt. För de som är utrustade med elastiska element är det nödvändigt att kontrollera om deras elasticitet är normal. Efter avslutad installation är det också viktigt att verifiera om de flexibla kopplingarna flexibelt kan anpassa sig till de små förändringarna av rören. Installationen av flexibla kopplingar kräver en relativt högre nivå av driftprecision av installatörerna, och installationsutrymmet är företrädesvis utformat för att vara bekvämt för att observera och justera tillståndet hos den flexibla strukturen.
### Kostnadsskillnader
- **Styva kopplingar**:
På grund av deras relativt enkla struktur och färre komponenter är tillverkningskostnaden för stela kopplingar vanligtvis lägre. I vissa projekt där kraven på rörledningsanslutningar inte är särskilt komplicerade och arbetsförhållandena är relativt stabila föredras ofta stela kopplingar ur ett kostnadsperspektiv. De kan hjälpa till att minska materialkostnaderna samtidigt som de uppfyller de grundläggande användningskraven.
- **Flexibla kopplingar**:
På grund av deras speciella flexibla strukturer är design- och tillverkningsprocesserna för flexibla kopplingar relativt komplexa och de kan involvera fler komponenter. Som ett resultat är produktionskostnaden för flexibla kopplingar i allmänhet högre än för styva kopplingar. Icke desto mindre, i fall där det är nödvändigt att hantera komplexa arbetsförhållanden, säkerställa en långsiktig stabil drift av rörledningarna och uppfylla höga krav på tätning och anpassningsförmåga, även om initialkostnaden för flexibla kopplingar är hög, är deras kostnadsprestanda fortfarande värdig hänsyn när man tar hänsyn till de långsiktiga användnings- och underhållsaspekterna.
### Slutsats
Sammanfattningsvis har både stela och flexibla räfflade kopplingar sina egna unika egenskaper och är tillämpbara i olika rörledningsscenarier. Att förstå deras skillnader i olika aspekter hjälper till att göra lämpliga val under installation och underhåll av rörledningar för att säkerställa en effektiv och tillförlitlig drift av rörledningssystemen.
